产品简介



洗衣机自动化装配产线，是针对洗衣机滚筒组件、轴承压装、内桶、外桶等核心部件开发的成套智能装配设备。整条产线由伺服压装机、移栽输送线、多台工业机器人上下料工位、工装托盘输送系统、安全防护围栏、检测工位组成，实现洗衣机核心零部件转运、定位、轴承精密压装、工件搬运、多工序流转的一体化自动化生产，大幅替代人工，提升装配精度与生产节拍，广泛用于洗衣机整机工厂批量生产。



核心工艺流程



工件上料→工装托盘定位输送→轴承精密压装工位→组件装配→机器人自动抓取转运→人工辅助装配工位→下线出料，各工序无缝衔接，形成闭环流水线作业。



设备优势



1. 高精度伺服压装：多工位伺服压头，压力‑位移实时监控，轴承压装过程可控，压装数据可保存追溯，杜绝压装不到位、过压损伤工件。

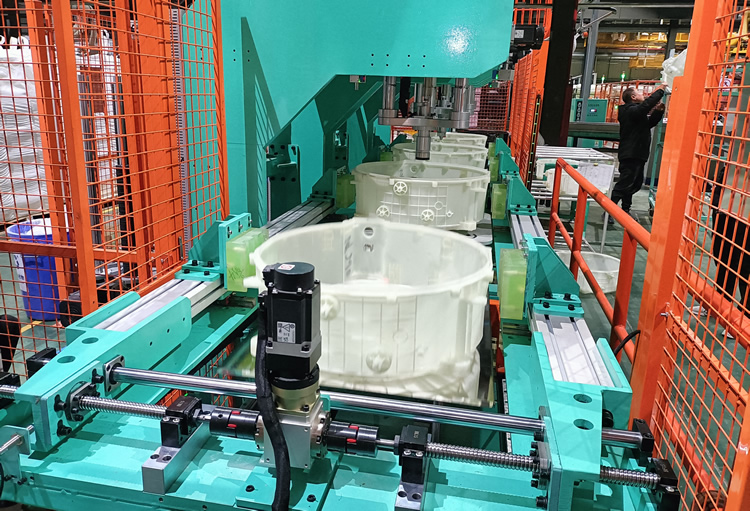

2. 全自动物料转运：伺服移栽滑台 + 滚筒输送线，工装托盘精准输送、自动到位定位，工位切换快速平稳。

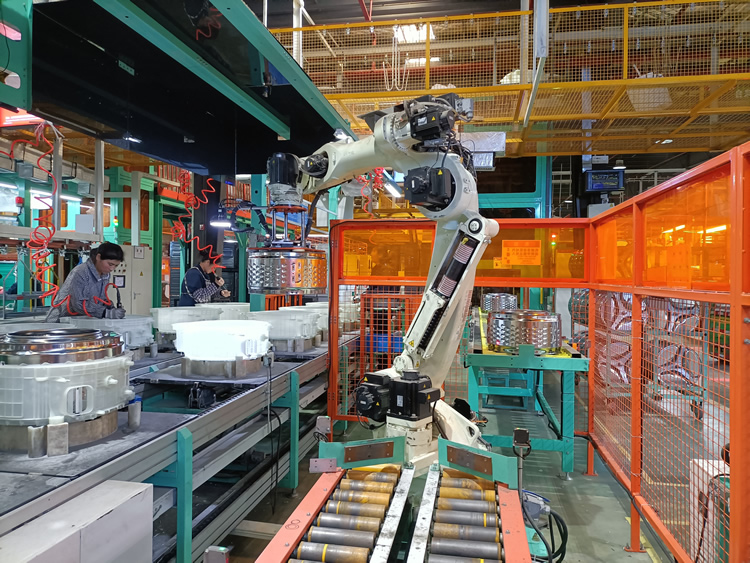

3. 机器人智能上下料：搭载六轴工业机械手，完成重型滚筒部件抓取、搬运、工位转移，降低人工搬运劳动强度，规避磕碰风险。

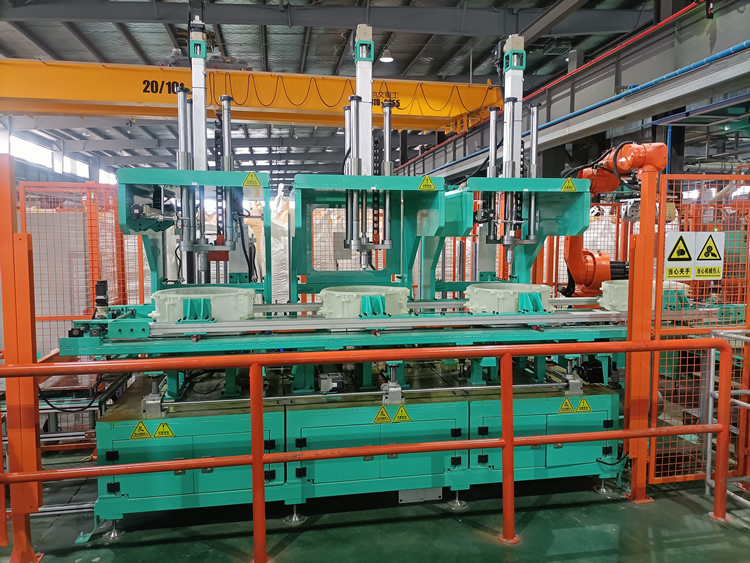

4. 柔性多工位布局：三工位并行压装结构，节拍互不干扰，可同时加工多件工件，产能高；更换工装夹具可适配多款洗衣机型号生产。

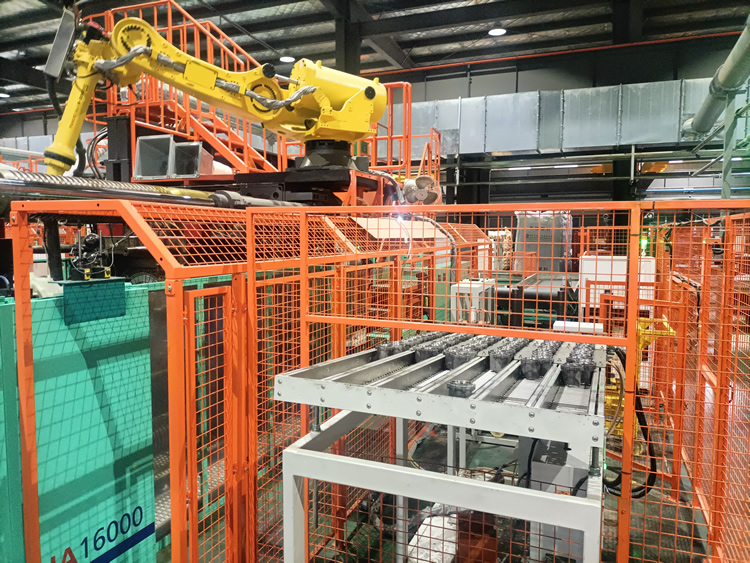

5. 完善安全防护：橙色网格安全围栏、安全警示标识、区域安全联锁防护门，工位故障急停保护，保障现场人员设备安全。

6. 数据可追溯管理：压装压力曲线、工件编号、工位流转状态实时上传，接入工厂 MES 系统，生产过程全记录。

7. 节拍稳定，效率高：工序流转自动化，减少人工等待时间，连续大批量生产，有效提升整条洗衣机装配车间产能。

8. 维护便捷：模块化设计，输送、压装、机器人工位相互独立，故障可单独检修，不影响整条产线其余工位运行。



主要技术参数



1. 适配产品：洗衣机滚筒、轴承组件、内外桶总成

2. 压装动力：伺服电缸压装

3. 压装工位：3 工位并行

4. 移栽定位精度：±0.3mm

5. 输送形式：滚筒输送线 + 伺服滑台移栽

6. 搬运单元：六轴工业机器人

7. 控制系统：PLC + 上位机监控

8. 安全配置：安全围栏、安全门联锁、急停、声光报警
